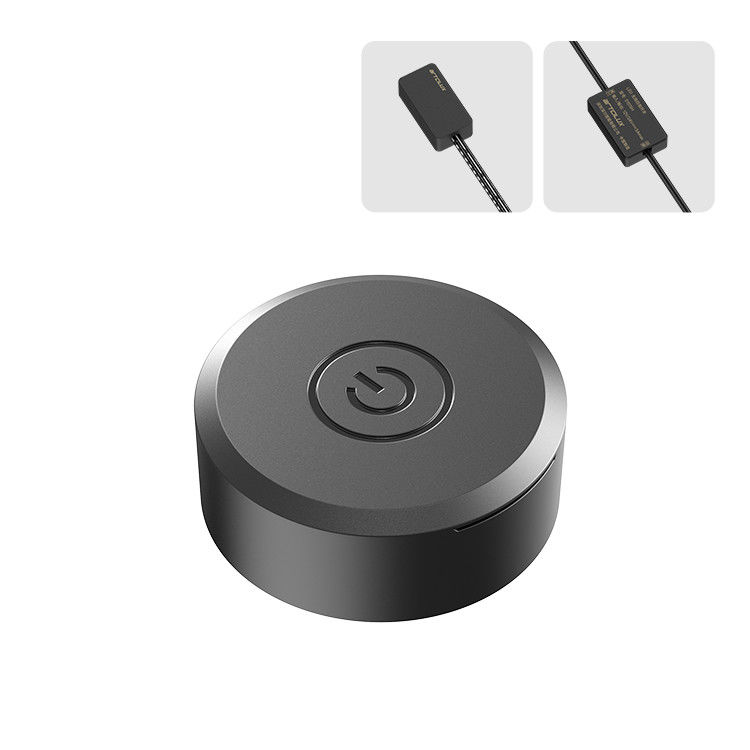

سوئیچ سنسور بی سیم DC3V برای اتوماسیون خانه هوشمند فرکانس 2.4GHz

(تنها کنترل کننده میزبان دارای شاخص است و برده یک هیچ شاخص)

1دکمه تنظیم مجدد: برای قرار دادن کنترل کننده در حالت تنظیم شده یا تنظیم مجدد کنترل کننده استفاده می شود. دکمه را در عرض 1 ثانیه فشار دهید و کنترل کننده وارد حالت تنظیم می شود.برای تنظیم مجدد ماژول WIFI بیش از 5S فشار دهید و نگه دارید. فشار طولانی برای بیش از 10S، کنترل کننده تنظیمات کارخانه 2.4GHz را بازگرداند، تمام کد های کنترل از راه دور پاک می شوند، و وای فای تنظیم مجدد می شود.

2نمایشگر آبی: ((S1361.DIM.2S بدون این نشانگر است)) توصیف نشانگر وضعیت Wifi

چشمک زدن سریع (500ms): دستگاه در انتظار توزیع یک کلید شبکه است.

چشمک زدن طولانی (2S): دستگاه منتظر اتصال AP به شبکه است.

ثابت: دستگاه پیکربندی شده و روتر متصل شده است.

خاموش: دستگاه پیکربندی شده و هیچ روتر متصل نیست.

3 نشانگر قرمز سبز: ((S1361.DIM.2S بدون این نشانگر است)

سبز: در عرض 30 ثانیه روشن کنید، یا دکمه تنظیم مجدد را در عرض 30 ثانیه فشار دهید، چراغ سبز ثابت است، برای توزیع شبکه 2.4G صبر کنید.يه سيگنال ارتباطات بي سيم وجود داره;

قرمز: چراغ های نقص دار، اضافه بار خروجی تجهیزات یا مدار کوتاه

4 کابل ورودی برق: استفاده از DuPont قرمز 2541 ترمینال نر، می تواند در CA03 ما افق برق وارد شود

سوراخ پیچ ثابت: کنترل کننده را می توان با استفاده از پیچ ارائه شده به تخته ثابت کرد.

پورت ارتباطی: کنترل کننده های میزبان و برده را متصل کنید یا دکمه تنظیم مجدد خارجی را متصل کنید

7خروجی سیاه دوپنت 2541 ترمینال زنانه، متصل به سیاه دوپنت 2541 ترمینال مردانه نوارهای دمایی تک رنگ.

3.1) ، کنترل از راه دور و یک مجموعه از تراز نور: فشار کوتاه دکمه تنظیم مجدد، دستگاه وارد حالت تنظیم می شود،میزبان و برده S1361 به نور گروه اول متصل خواهند شد، گروه دوم، گروه سوم، گروه چهارم، گروه پنجم، چرخه کامل تغییر نور، سپس کلید مطابقت از کنترل از راه دور را فشار دهید، نور مربوطه خواهد شد سه بار خاموش,یعنی جفت سازی کد موفقیت آمیز است.

3.2) کنترل از راه دور و گروه های متعدد جهت گیری نور: به عنوان مثال کنترل از راه دور و گروه های دوم و سوم جهت گیریاول مرحله قبل را دنبال کنید و هماهنگی گروه دوم موفق خواهد شد، پس از آن فشار کوتاه دکمه تنظیم مجدد برای ایجاد گروه سوم چراغ ON، و سپس استفاده از کنترل از راه دور برای روشن کردن گروه دوم چراغ،در این زمان گروه دوم و سوم چراغ روشن می شود، کلید تطبیق کنترل از راه دور را فشار دهید، چراغ های گروه دوم و سوم سه بار خاموش می شوند، سپس کنترل از راه دور با چراغ های گروه دوم و سوم تطبیق می یابد.

3.3 ، پاکسازی کد کنترل از راه دور: جعبه کنترل در حالت تنظیم است ، در حالی که کلید های مطابقت و پاکسازی کنترل از راه دور را فشار می دهید ، چراغ سبز می درخشد ، یعنیپاکسازی کد موفق شد.
